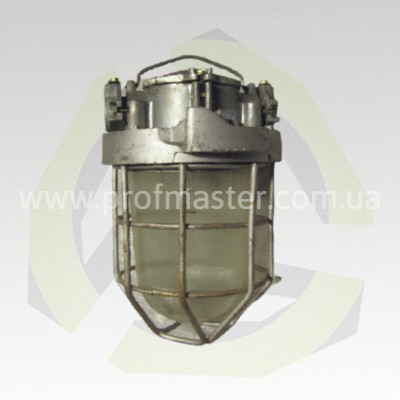

Світильник СШС-100

Світильник СШС-100 для стаціонарного мережевого освітлення підземних виробництв шахт.

Призначення

Світильник шахтний стаціонарний СШС-100 призначений для стаціонарного мережевого освітлення підземних виробництв шахт, у яких допускається застосування рудичного електрообладнання у виконанні підвищеної надійності.
Світильник СШС-100 призначений для макрокліматичних районів із помірним, холодним і тропічним кліматом. Також допускається застосування світильників для потреб народного господарства:
освітлення підвалів, господарських сараїв, індивідуальних гаражів, у яких виключена наявність легкозаймистих рідин, бань, вулиць та дворів.

Пристрій:
Світильник СШС-100 складається з корпусу, захисної решітки, скляного ковпака та лампи розжарювання.
Корпус світильника виготовлений литим з алюмінієвого сплаву. Усередині корпусу передбачено по два припливи для кріплення патрона, виготовленого з пластмаси, а також по одному припливу для кріплення гвинта, що заземлює. Кріплення панелі патрона до корпусу здійснюється за допомогою двох гвинтів. У верхній частині патрона є вибухова камера.
Для з'єднання жил кабелю на патроні передбачено три клеми. Зверху до корпусу за допомогою болтів кріпиться лита алюмінієва кришка, також на корпусі закріплена ручка, призначена для підвішування світильника. З боків корпусу розміщено по два кабельних введення, розрахованих на введення гнучких шахтних кабелів діаметром від 20,4 до 25,1 мм. Кожне кабельне введення забезпечене фланцем натискного типу та кільцем ущільнювача. Для запобігання висмикуванню кабелю у фланці передбачена скоба зі спеціальним болтом. Для захисту скляного ковпака від механічних пошкоджень у світильнику передбачена захисна решітка. Ущільнення світильника в місцях з'єднання корпусу з кришкою та корпусу із захисною решіткою з ковпаком забезпечується двома ущільнювальними кільцями.

Технічні характеристики СШС-100

Рівень і вид вибухозахисту РП П 1В
Ступінь захисту від зовнішніх впливів IP54
Номінальна напруга живлення, В 127, 220
Номінальна споживана потужність, Вт: 100
Джерело світла: Б125-135-100 або Б215-225-100
Світловий потік, Лм 1400
Світильник СШС-100 має масу не більш ніж 3 кг.
