Датчик ВПБ-18-101 безконтактний вимикач ВПБ-18101 датчик індуктивний ВПБ18-104 путевий

ВПБ-18-101 датчик

безконтактний вимикач ВПБ-18101

Індуктивний датчик ВПБ18-101 і ВПБ-18-104

   Путевий безконтактний вимикач ВПБ-18-101 і ВПБ-108-104 комутують електричні ланцюги схем автоматики в за допомогою впливу на котушку проміжних реле або через безконтактні логічні елементи

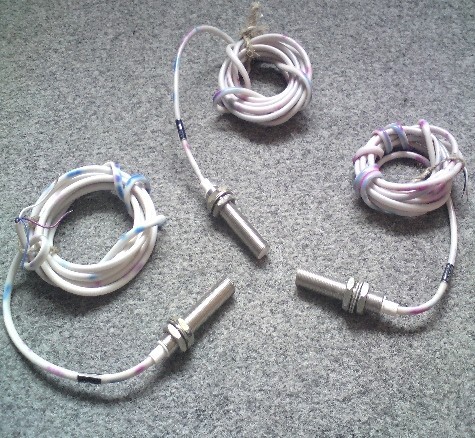

   Безконтактний датчик ВПБ-18-101 — це індуктивний датчик, який спрацьовує у разі впливу на його пластиною або будь-яким іншим елементом конструкції самої машини або вузла, виготовленого з металу або феромагнітного матеріалу.

Принцип роботи датчика ВПБ-18101

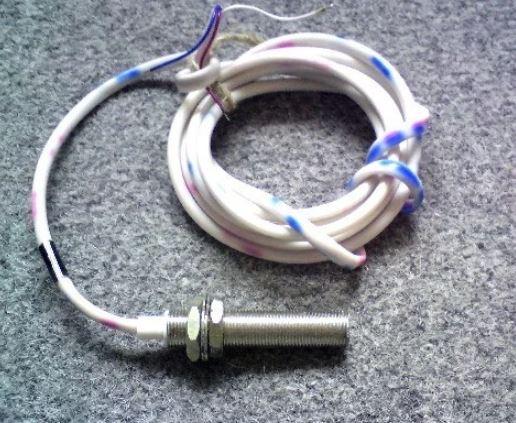

Безконтактний вимикач ВПБ-18101 являє собою металевий корпус у формі трубки з зовнішньою різзю на всій довжині корпусу, у якому розміщуються елементи електричної схеми датчика. У торці вимикача ВПБ-18-101 розміщені котушки дроту, які створюють електромагнітне поле. При умови, коли в торці датчика немає і там немає металевого предмета, через який можуть поля від котушок замкнутися між собою тригер є в балансі, і вихідний транзистор схеми відкритий. У момент, коли під час піднесення керівного елемента на відстань, яка дає йому замкнути два електромагнітні поля через себе, тригер схеми входить до резонансу та подає сигнал на керівний електрод вихідного транзизора й той, так само закривається.  Під час закриття вихідного транзизора, подається сигнал датчика в схему ланцюга керування котушкою проміжного реле.

  Індуктивний датчик ВПБ-18101 і ВПБ-18-104 характеристики та відмінності

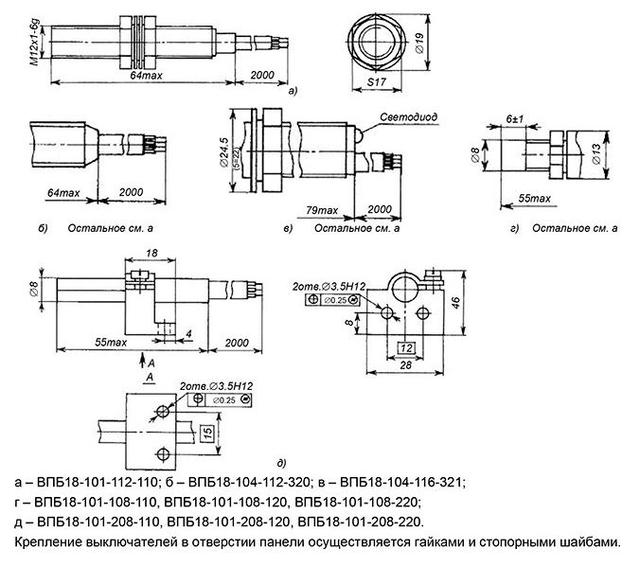

Габаритні та приєднувальні розміри вимикач  ВПБ-18

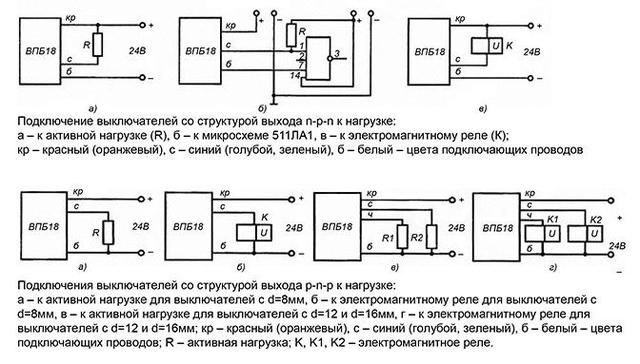

Схема під'єднання ВПБ-18-101 вимикач безконтактний путевий

 Залежно від моделі виготовлення та модифікації датчик ВБП18-101 має тридротову схему під'єднання до ланцюга живлення і до ланцюга керування. Котушка реле може вмикатися між дротом керівного сигналу та дротом живлення  як із мінусовим, так і з плюсовим потенціалом за схемою P-N-P або N-P-N вихідного транзизора.

Купити датчик ВПБ-18-101 у Києві!

Ви можете у нас.  Так само здійснюється доставка та надсилання приладів транспортними компаніями. Якщо вас не влаштовує робота вашого датчика  індуктивний безконтактний вимикач ВП-18-101 або ВПБ18-104 не задовольняють вимоги вашої схеми, ми зможемо підібрати аналог або заміну їм на біль нові.

У нашому каталозі представлено велику кількість контрольно-вимірювальних приладів
