ЕТМ-102 муфта електромагнітна фрикційна олійна муфта ЕТМ-102

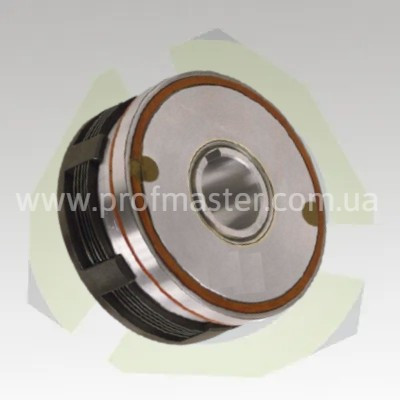

Муфта ЕТМ-102

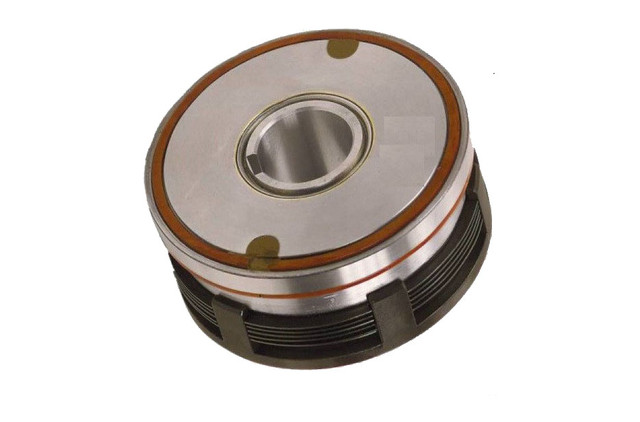

Електромагнітна муфта ЕТМ-102

     Стандартна електромагнітна муфта ЕТМ-102 — це  багатодискова  фрикційна муфта, іноді її ще називають гальмівною муфтою. Вона використовується для керування  обертальними механізмами верстатів та іншого обладнання  для під'єднання їх до приводів і приводних механізмів, для здійснення гальмування та передавання крутного моменту на приводні вали коробок передач та іншого обладнання. Використання муфти ЕТМ-102 дає змогу зменшити ударні навантаження на вали та конструкційні деталі обладнання, ефективно та швидко, практично миттєво, здійснювати під'єднання перемикання і керування коробками швидкостей, здійснювати гальмування обертальних механізмів.

ЕТМ-102 муфта конструкція й принцип дії.

   Конструктивно електромагнітна муфта ЕТМ і її принцип дії дуже схожий на зчеплення в автомобілі. Відмітною особливістю в муфті ЕТМ є те, що вона багатодискова і до її складу входить кілька фрикційних дисків.

    Привод для стиснення цих дисків, для передавання крутного моменту з ведмедика на привабливий вал, здійснюється за допомогою постійного електромагнітного. Під час подавання на його котушку напруги постійного струму відбувається притягання якоря,  і цим відбувається стиснення дисків муфт ЕТМ. Під час зняття напруги диски розтискають і виходять із зчеплення один з одним.

Муфта ЕТМ-102  типи  и особливості конструкції

      Фрикційна електромагнітна муфта ЕТМ-102— це муфта 102 габариту.

   За типом посадки на приводний вал вона може мати виготовлення як шпонкові — це  муфти виконань ЕТМ 102-1А  , ЕТМ 102-2А, ЕТМ 102-3А, так і на шліци — це муфти, виготовлені ЕТМ 102-1Н,  ЕТМ 102-2Н, ЕТМ 102-3Н

   Муфта ЕТМ-102 — це олійна муфта. Обертання дисків і передавання фрикційного зусилля відбувається в олійному середовищі. Муфти, у яких не використовують олію, називають сухими. ЕТМ-102 контактна муфта подавання напруги постійного струму на електромагнітну здатність відбувається через щітку щіткотримач ЕМЩ-2А. Цей щіткотримач ще називають «свічка муфти»

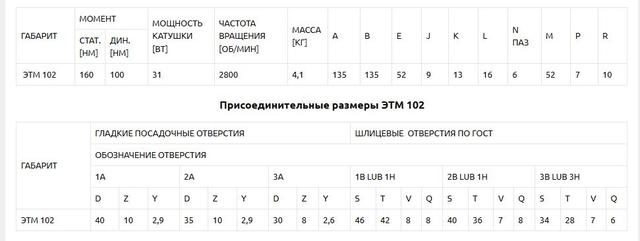

Основні характеристики

Напруга живлення  електромагнітна здатність 24 В

Потужність котушки електромагнітна   39 Вт

Частота обертання 1000-3000 об/хв.

Номінальний передній момент  250Нм

      Наша організація постачає та продає електромагнітні муфт-фіксації ЕТМ і ЕМ, а також і іншого станочного обладнання: насосів для СОЖ ,  гідророзподільників,  гідравлічних насосів , електромагнітних і  електрообладнання. Для замовлення обладнання, купити в Києві або замовити відправку по регіонах  Зв'яжіть із нами через будь-яку форму зв'язку. Будемо раді співпраці.
