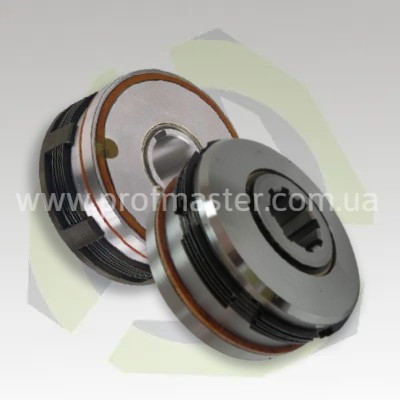

ЕТМ-132 муфта електромагнітна оливнаЕТМ-132

Муфта ЕТМ-132

      Багатодискова фрикційна електромагнітна муфта ЕТМ-132 — одна з найбільш часто трапляється в верстатному обладнанні.

   Цей тип апаратів застосовують для під'єднання та вимкнення передавання крутного моменту знятого з вала приводного механізму на вал відому. Швидкість увімкнення та вимкнення  під час використання  електромагнітних багатодискових фрикційних муфт ЕТМ-132 дуже висока, що дає змогу здійснювати високоточні операції під час перемикання швидкостей в автоматичних коробках передач, перемикання зусиль, гальмування тощо. під час металорізування та оброблення  інших матеріалів у металорізальних верстатах з  ЧПУ керуванням.

Муфта ЕТМ-132 конструкція й принцип роботи

    Конструктивно ЕТМ-132 — це муфта багатодискова  має пакет фрикційних  дисків, які входять до зачеплення за допомогою електропривода  котушки електромагнітна. Ці диски призначені для роботи та розміщуються в олійному середовищі.  У разі подавання напруги постійного струму в котушку електромагнітного відбувається притягання якоря і відповідно стискання  пакета дисків, що призводить до їхнього фрикційного зачеплення й відбувається передавання крутного моменту з іншого вала. Під час зняття напруги з котушки, відповідно диски виходять із зачеплення, що призводить до зняття навантаження з ведучого вала.

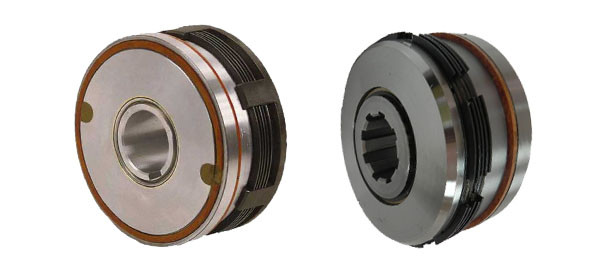

Муфта ЕТМ-132 може мати різні посадкові місця

   Муфти з посадкою типів ЕТМ-132-1А,  ЕТМ-132-2А, ЕТМ-132-3А мають кріплення під шпону, шпонкове виконання, а муфти ЕТМ-132-1Н, ЕТМ-132-2Н, ЕТМ-123-3Н виготовлені під шліцьове приєднання, під шліц.

    Електромагнітна муфта ЕТМ132 —она контактна, яка має у своїй конструкції «свічу» щіткотримач  ЕМЩ-2А-20 з різзю М18, через  ковзний контакт якого й передається напруга постійного струму в ланцюг якоря.

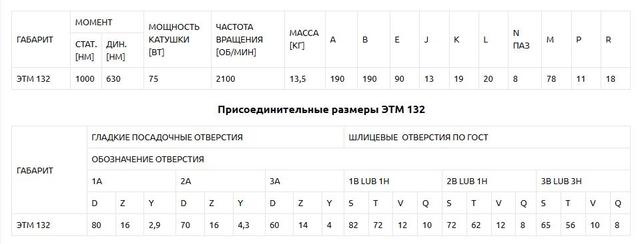

Основні технічні характеристики муфти ЕТМ-132

1000 Нм  -  Номінальний  момент

24 В -   напруга котушки керування

73,2 Вт-  Потужність котушки керування

 750 об/хв -1000 об./хв — Номінальна  і максимальна частота вращения

   Для того, щоб купити  муфту ЕТМ-132 у Києві або ж замовити доставку або її надсилання  перевізником, проконсультуватися  про технічні характеристики, наявності та термінах постачання, будь ласка, з нашими фахівцями. Будемо раді Вам допомогти.
