ЕТМ-114 муфта електромагнітна безконтактна ЕТМ-114

ЕТМ-114 муфта

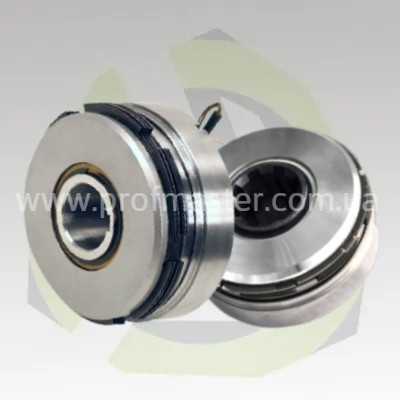

    Електромагнітна муфта ЕТМ-114 фрикційна безконтактна муфта. Чому ж безконтактна?  Безконтактний цю муфту називають тому, що подавання напруги на котушку електромагнітного відбувається без використання ковзного контакту та щіткотримача ЕМЩ-2А. Прибравши з конструкції контакт ковзання й замінивши його прямим подаванням напруги через дріт у котушку, конструктора домоглися більшої надійності в самій роботі муфти, порівнюючи з контактним виконанням.

    Електромагнітна муфта ЕТМ-114, так само як і її аналоги, встановлюється в різних машинах і механізмах, верстатах, для керування за допомогою ввімкнення та вимкнення подавання обертального моменту, зусилля від одного вала або механізму на інший. Використання електромагнітного твору для ввімкнення та вимкнення муфти, а саме стягування для перебування в зачеплення фрикційних дисків під дією електромагнітної сили, що виникає в котушці, дає змогу проводити цю операцію за дуже короткий час.        Спрацьовування муфти ЕТМ-114 відбувається практично миттєво, що дає змогу робити точні операції з реверсування, вимкнення й подавання зусилля на обертальні механізми верстатного обладнання.

Конструкція муфти ЕТМ-114

    Безконтактна електромагнітна муфта ЕТМ-114 складається з корпусу, котушки електромагнітного та нерухомого котушкотримача. У корпусі на загальній втулці розміщується пакет, що складається  з фрикційних дисків. Робота цих дисків  відбувається в олійному середовищі, що дає змогу тепловідводити та швидко вимкнути муфти.

За типом виготовлення посадки на провідний або відомий вал муфта ЕТМ-114 може бути шпонкова або шліцьова. У маркуванні  буква «А» означає посадку на шпонку, а буква «Н» — посадку за допомогою шліцьового з'єднання.

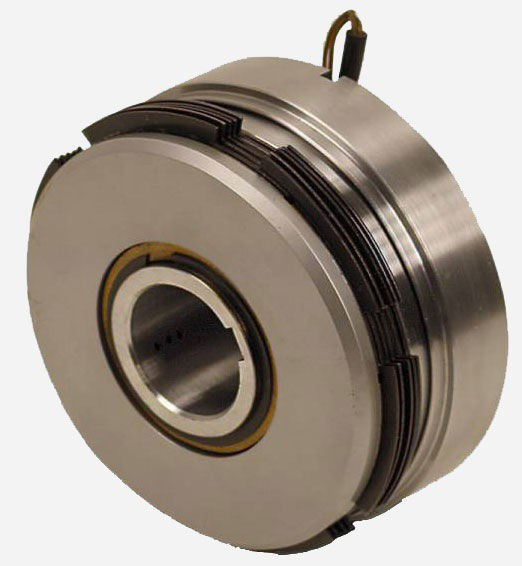

ЕТМ-114-1А

ЕТМ-114-2А

ЕТМ-114-3А

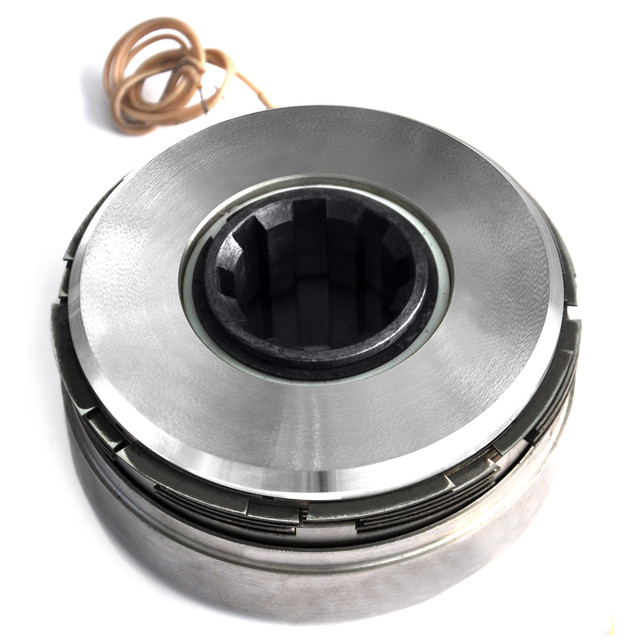

ЕТМ-114-1Н

ЕТМ-114-2Н

ЕТМ-114-3Н

Основні технічні дані електромагнітної муфти ЕТМ-114

Передовий момент 250-400 Нм

Частота обертання -1000-3000 об./хв.

Напруга котушки електромагнітна  - 24 В постійного струму

Потужність котушки електромагнітна  40-42 Вт.

   Купити муфту ЕТМ-114 в Києві, або ж якщо Ви хочете придбати електромагнітну муфту серії ЕТМ або ЕМ інших виготовлень, дізнатися їх технічні характеристики, способи доставки, оправлення оплати,  а також якщо Вас може зацікавити придбання електрообладнання, гідравліки, насосов Зв'яжіть із нами через будь-яку форму контактів, раді Вам допомогти.
