Насос НМШ 2-40 шестеренний, насос НМШ 2-40-1,6/16

Насос НМШ 2-40 і установка НМШ 2-40-1,6/16

     Насос НМШ 2-40 є найменшим із родини шестеренних насосів цього типу. Корпус у базовій комплектації зроблений із чавуну, під замовлення може бути виготовлений із бронзи. Робочий механізм представляє собою шестеренну пару з прямозубим зачепленням. Шестерні виготовлені у формі роторів, тобто це вал-шестерні. Насосна установка НМШ 2-40-1,6/16 складається безпосередньо з насосної частини, електропривода, загальної основи і з'єднувальної муфти із захисним кожухом. У конструкції передбачений запобіжний клапан, який забезпечує тиск у межах від 1 до 4 кгс/см2.

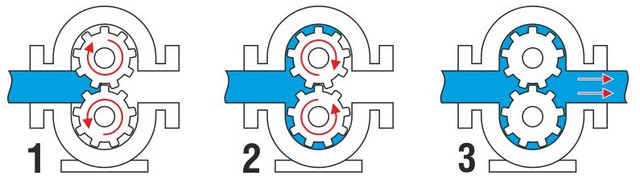

Принцип роботи насоса НМШ 2-40 та агрегата НМШ 2-40-1,6/16

      НМШ 2-40 належить до насосів об'ємного типу. Суть робочого процесу полягає в перенесенні перекачуваного продукту від входу до виходу в зазорах між западинами шестерень і корпусом. Всмоктування відбувається завдяки розрідженню, на виході продукт видавлюється створюваним тиском.

Застосування насоса НМШ 2-40 і установки НМШ 2-40-1,6/16

     Основною сферою застосування насоса НМШ 2-40 є перекачування нафтопродуктів. Це можуть бути технічні оливи, дизель, мазут, лаки, фарби, клей і схожі за властивостями змащувальні продукти. Допустима температура рідини, що перекачується, в базовому виконанні насоса до 70 градусів, в'язкість у межах 80 ВУ. Насос має кліматичне виконання У3. Опціонально можуть постачатися насоси НМШ 2-40 з діапазоном температур для робочих рідин до 250 градусів, у тропічному виконанні Т2, а також у вибухозахищеному виконанні.

Технічні характеристики насосного агрегату НМШ 2-40-1,6/16

Параметри можна варіювати за допомогою типу електродвигуна. У разі різних поєднань потужності й обертів приводу отримуємо різну продуктивність і напір.

Позначення насосної установки: НМШ 2-40-1,6/16, де:

• НМШ - насос масляний шестеренний
• 2 — подача в літрах на 100 обертів
• 40 - максимальний тиск у кгс/см2
• 4 — виконання
• 1,6 — подача в м3/год
• 16 — вихідний тиск у кгс/см2
• У3 — кліматичне виконання

           Бронзові насоси позначаються буквою Б. Чавунні спеціального позначення не мають.

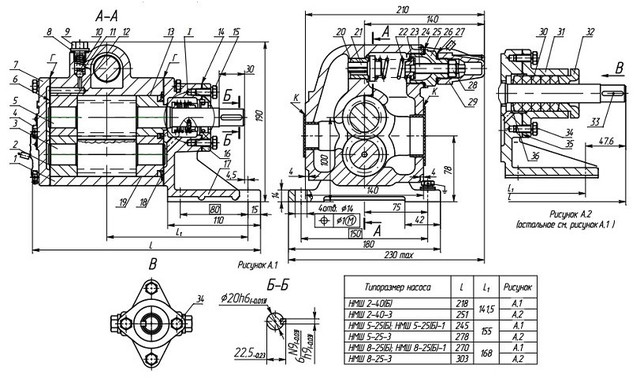

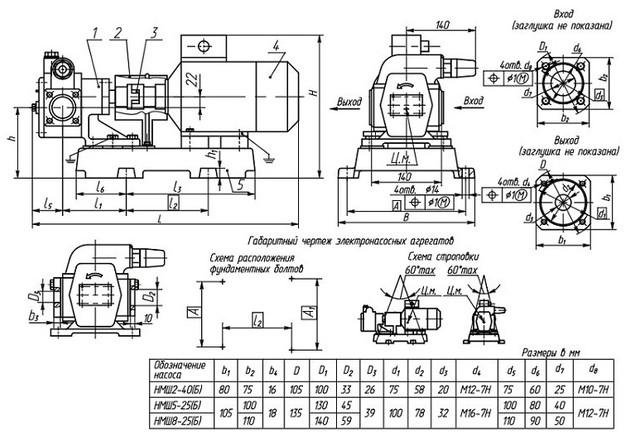

Габаритні розміри насоса НМШ 2-40 та агрегата НМШ 2-40-1,6/16

З усіх питань щодо насоса НМШ 2-40 або агрегата НМШ 2-40-1,6/16 звертайтеся до наших фахівців.
