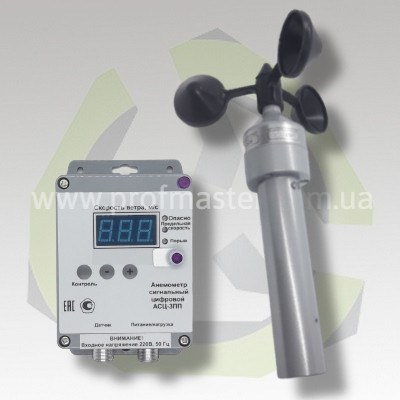

Анемометр АСЦ-3ПП цифровий сигнальний анемометр крановий

      Анемометр АСЦ-3ПП призначений для вимірювання швидкості повітряного потоку і сигналізації при перевищенні встановлених значень, а також управління зовнішніми пристроями аварійної сигналізації через вихідне реле. Застосовується на різних вантажопідйомних механізмах, експлуатація яких передбачає обов'язкове встановлення пристроїв аварійного захисту від поривів вітру по швидкості і тривалості.

Технічні характеристики АСЦ-3ПП

Параметр	Значення
Діапазон вимірювань	3,5...35 м/с
Абсолютна похибка вимірів, не більш	Sv=+/-(0,5+0,04 V) м/с, V - поточна швидкість
Діапазон уставок граничного значення швидкості	5,0...35 м/с (крок 0,1 м/с)
Абсолютна похибка спрацьовування сигналізації	Sc=(0,6+0,04 V) м/с, V - поточна швидкість
Діапазон індикації	2,5...60 м/с
Діапазон індикації в режимі вітрової навантаження	0...400 %, дискретність не більше 1%
Напруга живлення зовнішньої ланцюга	для змінного струму 36...250В для постійного струму 10...30В
Значення комутованого струму	для змінного струму не більше 3А для постійного струму не більше 5А
Режими світлової та звукової сигналізації	НОРМА, УВАГУ. НЕБЕЗПЕЧНО
Параметри мережі живлення анемометра	для змінного струму 187...244В для постійного струму 10...30В
Споживана потужність	не більше 5 ВА
Габаритні розміри	датчик D190х288 мм блок контролю 145х92х55 мм
Маса	датчик - 0,5 кг блок контролю - 0,4 кг
Кліматичне виконання	датчик - УХЛ1 блок контролю - УХЛ2.1
Ступінь захисту	датчик - IP54 блок контролю - IP50
Група механічного виконання	датчик - М4 блок контролю - М3
Умови експлуатації	датчик -50...+65 гр.З блок контролю -40...+55 гр.З
Гарантія виробника	12 місяців з моменту відвантаження
Термін служби	не менше 10 років



Особливості анемометра

• Робота в режимі вимірювача швидкості (анемометра) і сигналізатора
• Режим індикації вітрового навантаження в %
• Робота в режимі індикації усередненої швидкості (діапазон 120 сек)
• Режим вимірювання миттєвої швидкості
• Наявність вбудованого реєстратора параметрів
• Світлова і звукова сигналізація
• Контроль значення уставки граничної швидкості і граничної тривалості пориву вітру
• Визначення і відсічення безпечних поривів



Принцип роботи і комплектність анемометра АСЦ-3ПП

          Анемометр складається з датчика швидкості ДСВ-2, блоку контролю, кабелю датчика (за замовчуванням довжина 15 м), спареного кабелю живлення і підключення навантаження. У свою чергу датчик швидкості складається з перетворювача з роз'ємом для підключення блоку контролю, крильчатки чашкового типу, фіксатора крильчатки і власника.

При роботі анемометра крильчатка обертається під дією повітряного потоку пропорційно швидкості потоку. Сформований імпульсний сигнал передається від перетворювача-датчика в блок контролю, де інформація обробляється, реєструється і, в залежності від установок і установок, формуються керуючі сигнали для зовнішньої електричної ланцюга і задіюються елементи сигналізації.











Рис.1 Елементи датчика швидкості:

1. Перетворювач
2. Пластикова крильчатка
3. Тримач
4. Роз'єм підключення блоку контролю
5. Фіксатор крильчатки
6. Ущільнювальна шайба
7. Фіксуючі гвинти
8. Стопорний гвинт











Рис.2 Блок контролю анемометра:

1. Розташування ремонтної пломби. Забороняє несанкціонований допуск до вмісту блоку
2. Повірочна пломба. Блокує несанкціонований виклик службових програм

На передній панелі приладу розташований цифровий дисплей, кнопки управління, елементи індикації. У нижній частині блоку знаходиться роз'єм для підключення датчика і комбінований роз'єм підключення живлення і навантаження.

          З питань купівлі анемометра АСЦ-3ПП і для отримання технічної консультації зв'яжіться з нашими менеджерами. Ми з радістю надамо всю необхідну інформацію. Чекаємо ваших дзвінків. Контактні номери вказані в розділі Контакти.
