Вимикач ПИЩ-6-1  та ПИЩ-6-3 - кінцевий безконтактний вимикач положення, його ще називають датчик положення, що є датчиком щілинного типу - датчик кінцевого положення  ПІЩ-6-1, ПІЩ-6-3, КВД-6М.

Застосовуються для подачі керуючого сигналу в електричний ланцюг автоматизації, контролю, сигналізації, технологічного процесу при переміщенні керуючого елемента, яким може бути як металева пластина та і частина робочої машини з феромагнітного матеріалу, яка потрапляє в зону чутливості датчика або ж залишає.

Датчик ПИЩ-6 основні технічні характеристики

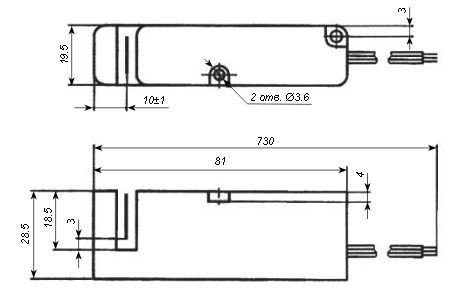

Безконтактний вимикач ПИЩ-6 конструктивні і приєднувальні розміри

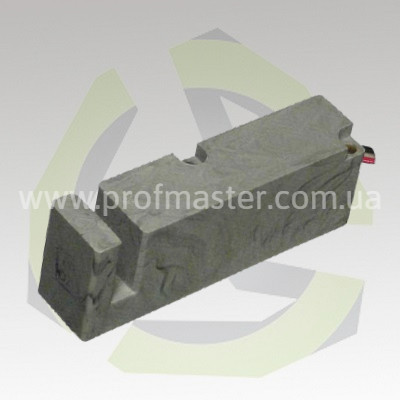

Конструктивно датчик ПИЩ-6 1 або ПИЩ-6 3 являє собою пластиковий корпус відлитий з ударостійкого пластику на термопластавтоматах, в якому розміщується електронна схема з індуктивними котушками. Всю порожнину індуктивного вимикача заповнено термостійким компаундом, що в свою чергу забезпечує високу ступінь захисту від попадання вологи і пилу ступенем IP-68.

    Напруга живлення яка подається на безконтактний вимикач ПИЩ становить 12 Вольт постійного струму і подається на два дроти подачі живлення.

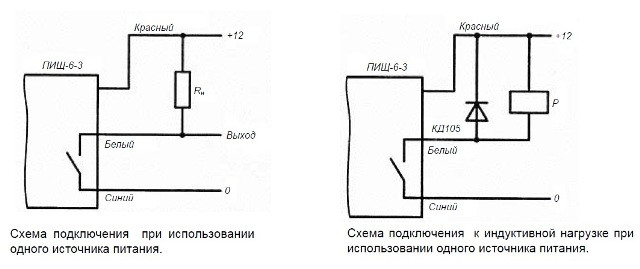

    До червоного дроту підключається "плюс" джерела живлення, відповідно до синього "мінус". Третій провід білого кольору є проводом кервування.

     При спрацьовуванні безконтактного вимикача на керуючому проводі з'являється сигнал негативної напруги. Навантаження, що є або котушка реле або ж будь-який інший елемент схеми автоматизації підключається між червоним і білим дротом. Відповідно при виході керуючі пластини з щілини індуктивного датчика ПИЩ6-1 або ПИЩ6-3 на керуючому проводі пропадає сигнал і знімається напруга з котушки реле.

Індуктивний вимикач, як елемент управління знайшов широке поширення в схемах управління пресового обладнання, термопластавтоматів, пакувального, вантажопідйомного ліфтового обладнання, а також у різних сферах сільськогосподарської і промислових галузей.

Купити вимикач положення ПИЩ6-1, замовити датчик ПИЩ-6-3 або його аналог КВД-6М можна зв'язавшись з нами.
