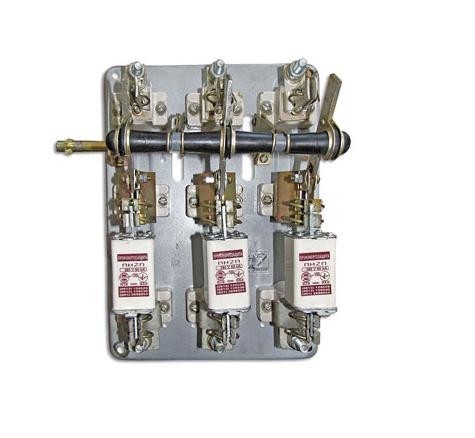

Рубільник РПБ РПБ-1 (100А), РПБ-2 (250 А), РПБ-4 (400 А) РПБ-6 (600А), з бічним приводом

Рубініки РПБ із запобіжниками на загальній плиті з боковим приводом, відкритого виконання, триполюсні, з ручним приводом залежної дії.

Рубільники РПБ із запобіжниками на загальній плиті відкритого виконання, триполюсні, з ручним бічним приводом залежної дії, для переднього приєднання провідників, мають властивості роз'єднувачів, призначені для нечастих (не більш ніж 6 на годину) неавтоматичних комутацій електричних ланцюгів змінного струму частотою 50 Гц, напругою 380 В.
У рубильниках РПБ використовуються запобіжники серій ПН-2, ППН-39 і їх аналоги.

Конструкція рубильника РПБ.

Основними частинами рубильників РПБ є ножі, контактні та осьові стійки, змонтовані на загальній плиті.
Рубітерики РПБ мають по одному ряду осьових і контактних стійок (по 3 шт.). Необхідне контактне натискання на контактних стійках забезпечується пружинами, на осьових — сферичними шайбами.
У рубильників із боковим приводом ножі пов'язані з віссю, що приводиться в рух за допомогою симетрично розташованих по довжині тяг, другий кінець яких шарнірно з'єднаний із валом, встановленим на двох підшипниках. Цей вал приводиться в обертання бічною ручкою, встановленою на одному його кінці.
Ручка приводу знімна, знімається тільки в вимкненому положенні апарата. Виведення рубильників допускають приєднання дротів і кабелів із мідними й алюмінієвими жилами, а також мідних і алюмінієвих шин. Усі нарізні з'єднання апаратів захищені від самовикручування.
Включене та вимкнене положення апарата вказується положення ручки приводу. Виготовлення рубильників РПБ відкрите.

Структура умовного позначення:

Рубільник РПБ-4П (Л) У3

РП — умовне позначення апарата, рубильник із запобіжниками;
Б — умовне позначення типу привода, бічний;
4 — умовне позначення номінального струму, 1 — 100А, 2 — 250 А, 4 — 400 А, 6-630А;
П. умовне позначення виготовлення бічного приводу та бічної ручки: П — праве, Л — ліве
У3 — вид кліматичного виконання за ГОСТом 15150
