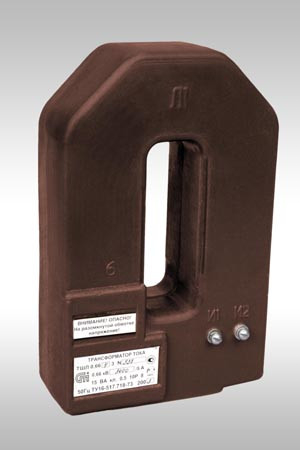

Головним призначенням такого пристрою, як трансформатор ТШЛ-0,66 є виконання зменшення наявних первинних високих значень струму до тих значень, які стануть придатними для вимірювання. Такий трансформатор струму литий шинний ТШЛ-0,66 може бути встановлений у різноманітні комплексні розподільні пристрої. Водночас основне його призначення полягає в передаванні наявного сигналу електромагнітної інформації до автоматики, пристроїв вимірювання, приладів, а також реле захисту в мережах змінного струму. Він має кліматичне виконання «У» і належить до другої категорії розміщення.
Конструктивні особливості
Представлений трансформатор струму вимірювальний ТШЛ-0,66 не має первинного власного обмотування. В її ролі виступає шина, яку пропускають через вікно цього трансформатора. Обмотка вторинна намотується на магнітопровід овальної форми та захищається за допомогою заливання ізоляційним компаундом.
Умови експлуатації:
- установлення необхідно встановлювати на висоті над 1000 м над рівнем моря (під замовлення можливе постачання трансформаторів для роботи на висоті вище 1000 м);
- верхнє значення температури всередині КРУ +50 °C, нижнє згідно з ГОСТ 15543.1;
- допускається вологість повітря 100%, за температури +25 °C;
- неагресивне та не вибухонебезпечне довкілля;
— положення в якому може працювати трансформатор — будь-який.
Основні технічні характеристики:
Параметри |
Величина |
Напруга мережі, В |
660* |
Частота мережі, Гц |
50 |
Коефіцієнт трансформації |
25/1 |
Односекундний струм термічної стійкості, А |
140 |
Основні | |
---|---|
Виробник | Власне виробництво |
Країна виробник | Україна |
Користувацькі характеристики | |
Стан | Нове |
- Ціна: Ціну уточнюйте
