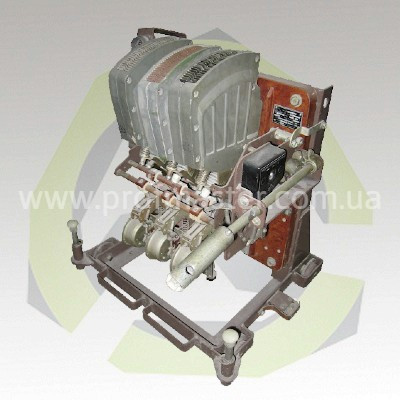

АВМ-10 Вимикач АВМ-10 автоматичний вимикач АВМ-10НВ автомат АВМ-10СВ, АВМ-10Н, АВМ-10
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 300 грн
- В наявності
- +380 (97) 838-20-17Київстар
- +380 (66) 905-13-11Водафон
АВМ-10
автоматичний вимикач АВМ-10
автомат АВМ-10
вимикач АВМ-10 С
АВМ-10Н
АВМ-10СВ контактор
АВМ-10НВ автоматичний вимикач
Автоматичні вимикачі серії АВМ-10 1000 А призначені для захисту електричних установок, електродвигунів, трансформаторів, від перевантажень і коротких замикань.
Автомати АВМ-10 випускаються на номінальний струми 500 А, 600 А, 750 А, 800 А, 1000 А.
Вимикачі випускаються у відкритому виконанні і призначені для роботи в середовищі: не вибухозахисний, що не містить великої кількості агресивних газів і парів у концентраціях, що руйнують метали та ізоляцію, не насиченою струмопровідним пилом і водяними парами.
Автоматичні вимикачі АВМ-4 і ABM-10 збираються на ізольованих панелях, а АВМ-15 і АВМ-20 — на сталевих каркасах із рейками із ізоляційних матеріалів. Контактна система кожного полюса вимикачів АВМ-15 і АВМ-20 складається з трьох пар, а у АВМ-4 і АВМ-10 — з двох пар послідовно вмиканих контактів. Рухомі контакти укріплені на ізольованій частині вала та під час його повороту стикаються з нерухомими. У разі вимкнення автоматичного вимикача першими розмикаються головні контакти з накладками зі срібла та нікелю в рухомих контактів і срібла, нікелю й графіту — у нерухомих, потім попередні, виготовлені з міді, і, нарешті, розривні. Під час ввімкнення автоматичного вимикача контакти замикаються у зворотній послідовності. Контактна система кожної фази вимикача АВМ накривається дугогасальною камерою з вогнестійкої пластмаси. У селективних вимикачів вимкнення відбувається з витримкою часу, яку забезпечує механічний сповільнювач розчіплення
Таблиця характеристик
|
Позначення вимикача |
Номінальний струм вимикача, А |
Номінальний струм котушки максимального розчіплювача струму (один із них), А |
Спрацьовування максимального розчіплювача струму |
|
|
У разі перевантаження |
У разі короткого замикання |
|||
|
АВМ-10Н-У3 |
1000 |
500, 600, 800, 1000 |
Без витримки часу або з витримкою часу не менш ніж 10 с під час струму, що дорівнює найменшому втомленню струму перевантаження |
Миттєве |
|
АВМ-10Н-М4 АВМ-10Н-Т4 |
800 |
500, 600, 800 |
||
|
АВМ-10НВ-У3 АВМ-10НВ-Т4 |
750 |
500, 600, 750 |
||
|
АВМ-10С-У3 |
1000 |
500, 600, 800,1000 |
З витримкою часу не менш ніж 10 з у разі струму, рівному найменшому втомленню струму перевантаження |
З витримкою часу під час струму короткого замикання 0,25 і 0,4 с або 0,4 і 0,6 с |
|
АВМ-10С-М4 АВМ-10С-Т4 |
800 |
500, 600, 800 |
||
|
АВМ-10СВ-У3 АВМ-10СВ-Т4 |
750 |
500, 600, 750 |
||
Автоматичні вимикачі АВМ-10 бувають стаціонарного АВМ-10с, АВМ-10н і висувного виконання (викатний) АВМ-10СВ, АВМ-10НВ і залежно від схеми захисту, селективні та несективні.
| Основні | |
|---|---|
| Тип ПЗВ | Вимикач |
| Механічна зносостійкість | 10000 циклів |
| Ступінь захисту IP | 20 |
| Технічні характеристики | |
| Номінальний струм | 1000 А |
| Кількість полюсів | 3 шт. |
| Частота струму | 50 Гц |
| Номінальна робоча напруга змінного струму | 500 В |
| Номінальна робоча напруга постійного струму | 440 В |
| Користувальницькі характеристики | |
| АВМ-10НВ | неселективний выкотной |
| АВМ-10Н | Вимикач автоматичний стаціонарний неселективний |
| АВМ-10С | автомат АВМ селективний стаціонарний |
| АВМ-10СВ | селективний викочування висувною |
