БТП-102  датчик положення

БТП-102-24 безконтактний вимикач

Перемикач торцевий  БТП-102

    Безконтактний торцевий перемикач БТП-102 24В застосовують у схемах автоматизації технологічних процесів, як безконтактний вимикач положення БТП-102.

   Вимикач положення БТП-102 а ще його називають безконтактний датчик положення БТП-102-24В, комутує елементи схеми керування, у разі досягнення певного об'єкта або його частини певної точки пространсву або досягнення точки в дорозі його переміщення. По суті його використовують як кінцевий вимикач.

Датчик БТП-102 24 В його переваги застосування.

    Оскільки, безконтактний датчик БТП-102  не має у своїй конструкції механічних елементів, контактів і тд, а також механічно не взаємодіє з керівницями елементами, якими є металеві предмети машини або металеві керуючі елементи й оранги, це дає змогу мати датчику БТП-102  24 В високі характеристики щодо надійності та довговічності використання.        Електронна елементна база за цього приладу має показники надійності набагато вище ніж характеристики кінцевих вимикачів, принцип роботи яких ґрунтується на увімкненні та вимкненні елементів електричної схеми з використанням механічних контактів.

      За частотою увімкнення й кількістю проведених операцій за секунду, не один кінцевий вимикач механічного принципу дії, не може зрівнятися з безконтактним вимикачем БТП-102-24

 За цим датчик БТП-102 часто використовують для підрахунку продукції або для підрахунку та контролю кількості циклів і операцій, проведених робочим органом машини.

 Герметична конструкція приладу БТП-102 дає змогу його використовувати в приміщеннях із підвищеною вологістю, а також там, де є агресивне середовище, вплив таких чинників, як дощ, вогкість, грибок, пил.

Датчик БТП-102 структура умовного позначення

БТП-102-24

• БТП— безконтактний торцевий перемикач;
• Х  ( 1 ) — номер розробки (1; 2; 3; 4);
• Х  ( 0 ) — номер габариту (0; 1; 2);
• Х  ( 2 ) — номер виготовлення (1; 2; 3; 4);
• 24— номінальна напруга живлення, В;


Торцевий вимикач БТП-102 конструкція й принцип дії

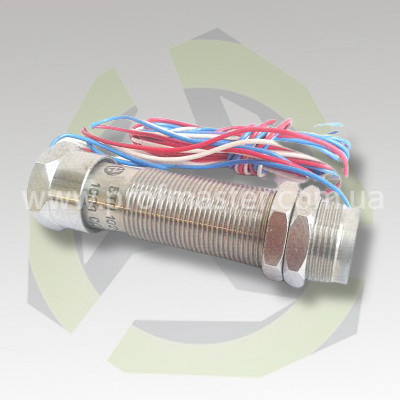

Конструкційно торцевий вимикач БТП-102 являє собою циліндричний металевий корпус діаметром 24 мм із зовнішньою різзю. Усередині цієї металевої трубки розміщуються всі елементи датчика, а це тригер, генератор, підсилювач, а також котушка з феромагнітним осердям, яка розташовується в найточчі датчика. Всі елементи залитий епоксидним компаундом, чим досягається висока герметичність, що дає змогу використовувати прилад навіть під водою.
    Під час увімкнення датчика в мережу живлення, електромагнітна котушка створює в торці датчика електромагнітне поле. Коли керівний металевий елемент входить до цього електромагнітного поля, вона замикається через нього, що так само призводить генеруванню сигналу гератором імпульсів, який посилюється підсилювачем і відкриває або ж закриває вихідною транзистор схеми керування

Схема увімкнення датчика

БТП-101-24 ( А )      БТП-102-24   (Б)

Перемикач БТП-102  , а також БТП-101, БТП-103 мають схемаму з захистом від під'єднання живлення з неправильною полярністю.

Датчик БТП-102-24 а також перемикачі серії БТП 103-24, БТП-212-2 і БТП-301-24  датчик БТП-101 і БТП-211, які представлені в нашому каталозі  є індуктивними датчиками виробництва ще зісту. Якщо вам потрібно оновити елементну базу на прилади із сучаснішими характеристиками, наші менеджери допоможуть Вам у підборі сучасних аналогів.
