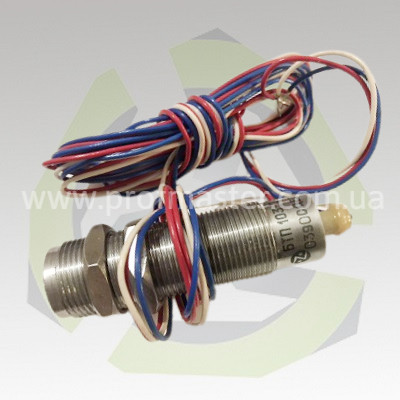

БТП-103 Датчик БТП-103-24 вимикач положення БТП-103-24 безконтактний датчик БТП-103 перемикач торцевій, фото 1
впередназад
БТП-103 Датчик БТП-103-24 вимикач положення БТП-103-24 безконтактний датчик БТП-103 перемикач торцевій, фото 2БТП-103 Датчик БТП-103-24 вимикач положення БТП-103-24 безконтактний датчик БТП-103 перемикач торцевій, фото 3БТП-103 Датчик БТП-103-24 вимикач положення БТП-103-24 безконтактний датчик БТП-103 перемикач торцевій, фото 4БТП-103 Датчик БТП-103-24 вимикач положення БТП-103-24 безконтактний датчик БТП-103 перемикач торцевій, фото 5БТП-103 Датчик БТП-103-24 вимикач положення БТП-103-24 безконтактний датчик БТП-103 перемикач торцевій, фото 6БТП-103 Датчик БТП-103-24 вимикач положення БТП-103-24 безконтактний датчик БТП-103 перемикач торцевій, фото 7

БТП-103 Датчик БТП-103-24 вимикач положення БТП-103-24 безконтактний датчик БТП-103 перемикач торцевій

від 210 грн.

Показати оптові ціни
  • В наявності
  • Оптом і в роздріб
БТП-103 Датчик БТП-103-24 вимикач положення БТП-103-24 безконтактний датчик БТП-103 перемикач торцевій
БТП-103 Датчик БТП-103-24 вимикач положення БТП-103-24 безконтактний датчик БТП-103 перемикач торцевійВ наявності
від 210 грн.
+380443836591
тел/факс
  • +380978382017
    Киевстар
  • +380669051311
    МТС
+380443836591
тел/факс
  • +380978382017
    Киевстар
  • +380669051311
    МТС
  • Графік роботи
  • Адреса та контакти

БТП-103 Датчик положення

БТП-103-24 безконтактний вимикач

Задній перемикач БТП-103.

  Безконтактний датчик БТП-103 - це один з цілої лінійки індуктивних датчиків або як їх ще називають безконтактні вимикачі положення БТП.
  Вимикач положення БТП-103-24 - це прилад, який включає або відключає якийсь елемент схеми управління, під час досягнення певного положення робочого органу машини або ж який-небудь її частини в просторі.

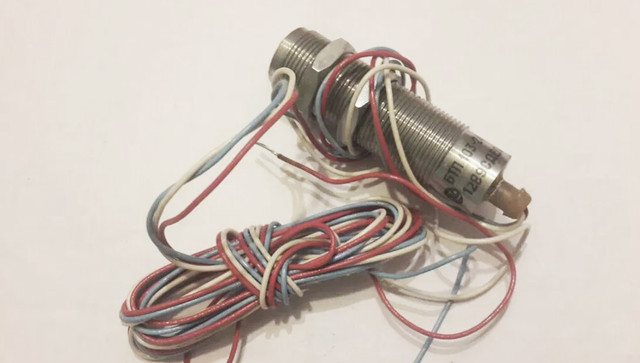

індуктивний вимикач БТП-103 датчик положення

безконтактний вимикач
БТП-103-24 зовнішній вигляд

   Індуктивний датчик БТП-103, є безконтактним датчиком, тобто вплив керуючого елемента на датчик відбувається без безпосереднього контакту з ним, а спрацювання забезпечується за допомогою впливу металевої пластини на магнітне поле створене котушками індуктивності вимикача БТП-103.

Дана властивість, яке має вимикач положення БТП-103-24, дозволяє його використовувати в тих системах і тих технологічних процесах, де відбувається багаторазове вплив робочого органу машини на датчик. Частота спрацьовування торцевого перемикачі бтп-103 може сягати до 1000 Герц.

На відміну від ємнісних приладів, індуктивний датчик реагує тільки на металевий предмет, що варто враховувати при виборі даних елементів робочої схеммы. Наша організація може також запропонувати до паставке, як ємнісні так індуктивні безконтактні датчики. Телефонуйте до наших менеджерів, вони допоможуть Вам купити і проконсультують в підборі за характеристиками і цінової політики.

Задній перемикач БТП-103-24 конструкція.

    Перемикач БТП-103 складається з циліндричного корпусу діаметром зовнішньої різьби М24, всередині якого розміщуються всі електронні елементи схеми, а також має висновки проводів живлення і керування довжиною 1000 мм.

На робочій машині або установці, даний прилад кріплять з використанням двох накидних гайок. Можлива установка його безпосередньо в отвір з внутрішньою різьбою М24 мм. Також можлива установка з допомогою інших різних кронштейнів і кріпильних систем.

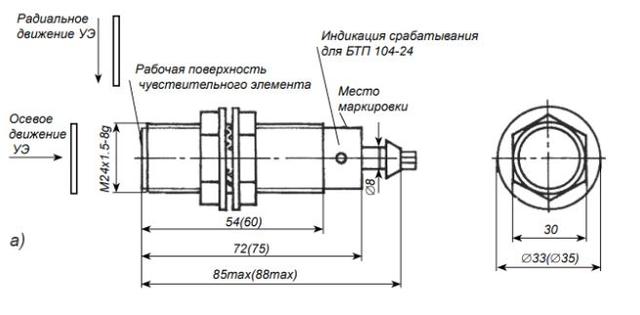

торцевій датчик БТП-103-24

* розміри БТП-103-24 вказані в дужках.



Торцевій датчик БТП-103-24 Структура умовного позначення

Б- безконтактний

Т - торцевій

П - перемикач
1— номер розробки
0— номер габариту
3— номер виконання
24— номінальна напруга живлення, В;


Безконтактний індуктивний датчик БТП-103-24 технічні характеристики

  1. Виконання за принципом роботи - індуктивний.
  2. Конструктивне виконання за принципом установки і срабатывани - торцевого.
  3. Напруга харчуванняя -24В.
  4. Ефективне відстані впливу -7мм.
  5. Керуючий елемент- сталева пластина або будь-який предмет з феромагнітного матеріалу.
  6. Струм навантаження -200мА.
  7. Частота спрацьовування -до 1000Гц.
  8. Клас пиловологозахисту - IP-67.

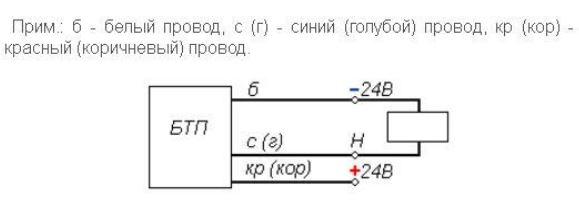

датчик БТП-103 схема підключення

безконтактний вимикач БТП-103-24 схема підключення

Купити безконтактний вимикач БТП-103 у Київі, а також будь-який з контрольно-вимірювальних приладів  каталогу нашого сайту, домовиться про способи оплати та доставки, уточнити всі технічні характеристики та нюанси підбору, Ви можете зв'язавшись з нашими менеджерами.
