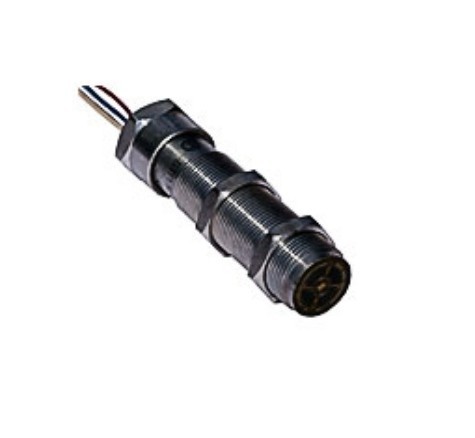

БТП-301 Датчик БТП 301 вимикач БТП-301-24 датчик БТП-301 перемикач безконтактний торцевий, фото 3

БТП-301 Датчик БТП 301 вимикач БТП-301-24 датчик БТП-301 перемикач безконтактний торцевий

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 300 грн

  • В наявності
  • Оптом і в роздріб
БТП-301 Датчик БТП 301 вимикач БТП-301-24 датчик БТП-301 перемикач безконтактний торцевий
БТП-301 Датчик БТП 301 вимикач БТП-301-24 датчик БТП-301 перемикач безконтактний торцевийВ наявності
Ціну уточнюйте
+380 (44) 465-81-83
тел
  • +380 (97) 838-20-17
    Київстар
  • +380 (66) 905-13-11
    Водафон
+380 (44) 465-81-83
тел
  • +380 (97) 838-20-17
    Київстар
  • +380 (66) 905-13-11
    Водафон

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

БТП-301 Перемикач

датчик БТП-301

безконтактний вимикач індуктивний

призначені для комутації ланцюгів керування за наближення до чутливого елементу керівного елемента

   Перемикачі БТП-301 призначені для комутації ланцюгів керування за засобом реле або чоре згладжувальні елементи безконтактних логічних елементів. Перемикачі змінюють комутаційний стан (спрацьовують) у разі наближення до чутливого елементу керівного елемента з конструкційної сталі.

Структура умовного позначення перемикача БТП-301

 БТП XXХ-24-ХХ3:

БТП— безконтактний торцевий перемикач;
Х- номер розроблення (1; 2; 3; 4);
Х- номер габариту (0; 1; 2);
Х- номер виготовлення (1; 2; 3; 4);
24— номінальна напруга, В;
Х- номер модифікації (01; 04);
Х3— кліматичне виконання (У, Т) і категорія розміщення за ГОСТом 15150-69.

БТП -301 КОНСТРУКЦІЯ І ПРИНЦИНА ДІЇ

    Перемикачі працюють за принципом керованого генератора, комутація відбувається у разі наближення до чутливого елементу контрольованої деталі або керівного елемента з конструкційної сталі.

БТП-301-24

Перемикач безконтактний БТП 101-24, БТП 102-24, БТП103-24, БТП104-24, БТП 211-24 і БТП 301-24 вироблені на дискретній елементній базі.

Напруга живлення генератора та тригера цих перемикачів застабілізована параметричним стабілізатором.

Перемикачі БТП 212-24, БТП 213-24 і БТП 421-24 виготовлені на інтеграційний елементний базі.

Всі перемикачі забезпечені схемами захисту від неправильної полярності живильної напруги та від перенапруг під час вимкнення індуктивного навантаження.

   Перемикачі БТП 103-24, БТП211-24-01 і БТП301-24, крім зазначених вище схем захисту, забезпечені схемою захисту від перевантажень і коротких замикань в ланцюгу навантаження.

Індуктивний датчик БТП-301 під'єднується через тридротову схему.На два дроти подається живлення напругою 24 В постійного струму, а також є керівний дріт. Навантаження, реле в датчик БТП-301 під'єднується між керівником дротом і мінусовим дротом живлення , тобто за схемою  P-N-P.

БТП-301 схема

Купити безконтактний датчик БТП-301 у Києві, а також інші індуктивні датчики, замовити їх надсилання та доставку  Ви можете зв'язався з нами.
